| Winkelmesser für Sturzeinstellung | ||||||
| Winkelmesser für Sturzeinstellung | ||||||
| Volker
Sachse hat einen Winkelmesser, bestehend aus vier Bauteilen konstruiert,
mit dem die Sturzeinstellung an Pendel- und Schräglenkerachsen genauso
gut durchgeführt werden kann, wie mit dem Originalwinkelmesser von
VW.

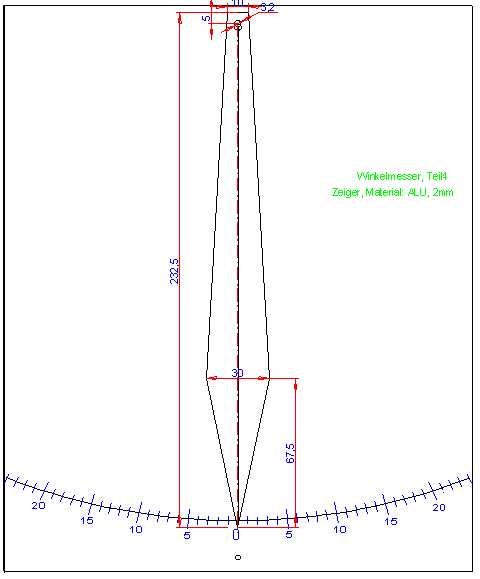

Die Konstruktionszeichnungen für den Winkelmesser können als ZIP-komprimierte Datei heruntergeladen werden. Nach dem Entpacken stehen vier Windows-Metafile-Dateien zur Verfügung.
Die Zeichnung winkelm1.wmf auf selbsklebende Folie ausdrucken. Die Folie wird dann auf das Alublech geklebt, wobei die mittlere obere und die untere Orientierungsbohrung als Positionsbestimmungen dienen, damit die Folie auch gerade aufgeklebt wird. Der Alublock wird dann mit Senkschrauben hinter das Blech geschraubt. Die Schraube für das mittlere Gewinde muß auch den Zeiger aufnehmen, also keine Senkkopf- sondern eine längere Zylinderkopfschraube verwenden, die dann mit einer Mutter gegen das Blech gesichert wird. |
||||||
 |
||||||
| Schablone für Bremskolbenlehre | ||||||

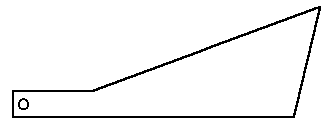

Diese Schablone dient der
Herstellung einer Lehre für die genaue Positionierung (Verdrehung)
des Bremskolbens von Teves-Scheibenbremsen nach dem Belagwechsel. Anhand
der Zeichnung kann man die Form der Lehre auf stabile Pappe oder dünnes
Sperrholz übertragen. Die 20°-Schräge ist dabei genau zu
reproduzieren.
|
||||||
